九鼎实业网络云监控解码处理器GS-5000，采用高级电信计算架构标准设计，支持模拟及数字视频的矩阵切换、视音频编解码、网络实时预览等功能，是一款集图像处理、网络功能、日志管理、设备维护于一体的电信级综合处理平台。使用综合平台不仅可以使整个监控系统更加简洁，也让安装调试，维护变得容易，并且具有良好的兼容性以及扩展性。
九鼎实业网络云监控解码处理器GS-5000采用高级电信计算架构标准设计，支持模拟及数字视频的矩阵切换、视音频编解码、网络实时预览等功能，是一款集图像处理、网络功能、日志管理、设备维护于一体的电信级综合处理平台。使用综合平台不仅可以使整个监控系统更加简洁，也让安装调试，维护变得容易，并且具有良好的兼容性以及扩展性，可广泛应用于各种：网络指挥调度中心项目、网络大中小型会议中心项目、大中小型
二、产品图片：
 |  |  |  |
| 2.5U(12出) | 4U(24出) | 8U(32出) | 14U(大64出) |
三、订货型号 （本系统的GS-5000,GS-6000,GS-7000几大系列都可以相互兼容）
主机箱系统（标配） | ||
名称 | 型号 | 说明 |
主机箱系统（14U） | GS-5000R-14U | 机箱14U高度，标配热插拔单电源（单电源360W），可选配：双备热插拔单电源，热插拔冗余电源，光纤扩展板，电信级防静电设计，采用全插卡式设计，可以在线实施维护；嵌入式LINUX操作系统，全集成内嵌模式管理；共有32个扩展槽位，冗余风扇设计；可实现：单机可达64屏输出；多台矩阵无缝堆叠级联. |
主机箱系统（8U） | GS-5000R-8U | 机箱8U高度，标配热插拔单电源（单电源360W），可选配：双备热插拔单电源，热插拔冗余电源，光纤扩展板，电信级防静电设计，采用全插卡式设计，可以在线实施维护；嵌入式LINUX操作系统，全集成内嵌模式管理；共有16个扩展槽位，冗余风扇设计；可实现：单机可达32屏输出；多台矩阵无缝堆叠级联. |
主机箱系统（4U） | GS-5000R-4U | 机箱4U高度，标配内置单电源（单电源250W），电信级防静电设计，采用全插卡式设计，可以在线实施维护；嵌入式LINUX操作系统，全集成内嵌模式管理；共有12个扩展槽位，冗余风扇设计；可实现：单机可达24屏输出；多台矩阵无缝堆叠级联. |
主机箱系统(2.5U) | GS-5000R-2.5U | 机箱2.5U高度，标配内置单电源（单电源120W），电信级防静电设计，采用全插卡式设计，可以在线实施维护；嵌入式LINUX操作系统，全集成内嵌模式管理；共有6个扩展槽位，冗余风扇设计；可实现：单机可达12屏输出；多台矩阵无缝堆叠级联. |
视音频编码输入子系统（选配） | ||
名称 | 型号 | 说明 |
云解码 输入板-2HDMI | GS-5000H -2HDMI-I | 单板配置2路HDMI高清输入板卡，单板卡输入分辨1920*1080@60HZ分辨率向下兼容 |
视音频解码输出子系统（选配） | ||
名称 | 型号 | 说明 |
云解码输出 H.264板 （2HDMI） | GS-5000IP9 -2HDMI-O | 2路HDMI输出接口，输出分辨率可达1920*1080@60HZ，单屏9层开窗卡,支持H.264、MPEG4、MPEG2、ONVIF、RTSP等主流的编码格式解码输出. |
云解码输出 H.265板 （2HDMI） | GS-5000IP16 -2HDMI-O | 2路HDMI输出接口，输出分辨率可达1920*1080@60HZ，单屏16层开窗卡,支持H.265、H.264、MPEG4、MPEG2、ONVIF、RTSP等主流的编码格式解码输出. |
云解码输出 H.265音频板 (2HDMI音频) | GS-5000IP16 -2HDMI-OS | 2路HDMI输出接口，输出分辨率可达1920*1080@60HZ，单屏16层开窗卡,支持H.265、H.264、MPEG4、MPEG2、ONVIF、RTSP等主流的编码格式解码输出, 带1路，3.5mm音频接口（电平：2.0Vp-p,阻抗：1KΩ）. |
视音频混合子系统（选配） | ||
名称 | 型号 | 说明 |
云解码混合 H.265音频板 (1进2出HDMI音频) | GS-5000IP16 -HDMI-1-2-S | 1路HDMI输入接口，2路HDMI输出接口，支持H.265、H.264、MPEG4、MPEG2、ONVIF、RTSP等主流的编码格式解码输出，输出分辨率可达 1920*1080@60HZ,单屏16层开窗卡, 带1路输入1路输出，3.5mm音频接口（电平：2.0Vp-p,阻抗：1KΩ）. |
视音频配件子系统（选配） | ||
名称 | 型号 | 说明 |
云拼内置 单电源120 | GS-5000-P10A120 | 120W 12V 10A内置单电源FOR 2.5U机箱 |
云拼内置 单电源250 | GS-5000-P20A250 | 250W 12V 20A内置单电源FOR 4U机箱 |
云拼热插拔 单电源360 | GS-5000-P30A360 | 360W 12V 30A热插拔单电源FOR 8U、14U机箱 |
云拼热插拔 冗余电源750 | GS-5000-RP30A750 | 750W 12V 80A热插拔冗余电源FOR 8U、14机箱 |
云拼光纤扩展板 | GS-5000-FC2 | 2口FC光纤扩展板FOR 8U、14U机箱 |
四、九鼎实业网络云监控解码处理器GS-5000：功能特性
1、强大的解码显示能力
HDMI、输出分辨率可达3840*2160、向下支持1920*1080、1366*768、1400*900、1024*768
支持H.264、H.265等主流的编码格式；
支持RTSP、ONVIF等主流的封装格式解码；
支持H.264、H.265的Baseline、Main、High-profile编码级别；
支持G.722、G.711A、G.726、G.711U、MPEG2-L2、AAC音频格式的解码；
单屏支持4路800W，或8路500W，或12路300W，或16路1080P，或16路720P，或16路4CIF及以下分辨率；
2、显示方式
支持画面开窗叠加漫游、自由缩放，单屏可达16层窗口叠加,16个分割窗口；
支持显示窗口画面自定义虚拟化分割: 1/4/6/8/9/10/12/15/16；
支持字幕滚动显示、字体大小、颜色调整；
支持底图更换管理可单屏或者全墙显示,可达分辨率为：3840*2160；
支持网络投屏，可实现网络内所有电脑投屏上墙显示；
支持触摸屏可视华操作、实现两指缩放、边缘移除窗口、画面回显与大屏画面实时同步；
3、多元化的解码控制模式
支持接入VGA、DVI、HDMI、CVBS信号实现上墙显示；
支持主动解码和被动解码两种解码模式；
支持直连前端设备解码上墙和通过流媒体转发的方式解码上墙；
支持使用URL方式从编码设备取流解码；
支持透明通道传输，可远程控制DVR或DVS上连接的云台；
支持声音切换；
支持IPad、app无线控制；
4、丰富的集成能力
支持ONVIF标准协议接入设备；
支持RTPRTSP协议进行设备预览；
支持集成中控设备、如控制屏幕、灯光、窗帘、门禁、声音、红外设备等（选配）；
5、完备的运维管理
支持远程获取和配置参数，支持远程导出和导入参数；
支持远程获取系统运行状态、系统日志；
支持远程重启、恢复默认配置、升级等日常维护；
6、物理接口

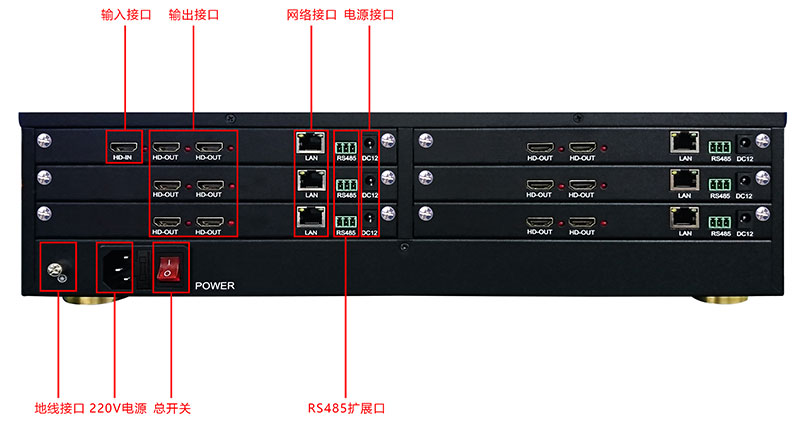

2.5U 接口图
4U 接口图
8U 接口图
14U 接口图
五、详细参数
输出参数 | HDMI输出屏数 | 2.5U单机可达输出12屏，4U单机可达输出24屏，8U单机可达输出32屏，14U单机可达输出64屏 |
输出分辨率 | 4K：3840*2160@60/60HZ，1920*1080@60HZ，1366*768@60HZ，1024*768@60HZ | |
畅显功能 | 支持当画面大于6画面自动切换码流 | |
视音频解码参数 | 解码分辨率 | 800W@20fps、600W@25fps、500W及以下@25fps |
解码通道 | 单屏16画面 | |
解码能力 | 单屏支持4路800W，或8路500W，或12路300W，或16路1080P，或16路720P，或16路4CIF及以下分辨率; | |
画面分割数 | 1/4/6/8/9/10/12/14/15/16 | |
外部接口 | HDMI输入 | 单板1路(1进2出卡)，无输入口（2出卡） |
HDMI输入分辨率 | 1080P:1920*1080@60/50HZ,UXGA:1600*1200@60HZ,SXGA1280*1024@60HZ,720P:1280*720@60/50HZ,XGA:1024*768@60HZ,WXGA:1280*800@60HZ,WSXGA:1680*1050@60HZ | |
网络接口 | 1个，RJ45 10M/100M/1000Mbps自适应以太网口 | |
串行接口 | 单板一个标准485接口 | |
音频输入 | 1路，3.5mm音频接口（电平：2.0Vp-p,阻抗：1KΩ） | |
语音输出 | 1路，3.5mm音频接口（电平：2.0Vp-p，阻抗：1KΩ） | |
其他 | 电源 | 内置 AC220V |
功耗 | 2.5U 120W,4U 250W,8U 360W,14U 360W | |
工作温度 | -10℃--＋55℃ | |
工作湿度 | 10％--90％ | |
尺寸 | 2.5U——435mm（长）*300mm（宽）*120（高）， 4U——435mm（长）*300mm（宽）*185（高）， 8U——430mm（长）*420mm（宽）*360（高）， 14U——430mm（长）*420mm（宽）*620（高） | |
重量 | 2.5U 5KG,4U 10KG, 8U 20KG, 14U 30KG |
